На этом объекте нам довелось поработать благодаря приглашению нашего давнего партнера — компании ООО "Арт Мозаик", которая выполняла работы по внутренней отделке чаши бассейна. Спасибо им отдельное за это приглашение.
Нужно отметить, что помещение для проведения монтажных работ нам досталось "as is" — т.е. как есть на фото, с уже выполненными отделочными работами: на полу была уложена плитка, стены, колонны и ригели отделаны кафелем.
С точки зрения монтажных работ особенно не разгуляешься и права на ошибку у нас попросту не было. Только потолок был без какого-либо покрытия, но ситуацию это значительно не упрощало. Таким образом, нам не приходилось рассчитывать на прокладку воздуховодов в гипсокартоновых коробах или иным образом прятать всю "изнанку" нашей вентиляции.
Такое положение дел не оставило нам и заказчику иного выхода, как монтировать вытяжной воздуховод открытым способом. Но просто так взять и повесить трубу на хомутах, шпильке или перфоленте тоже нельзя — портится внешний вид. Пришлось объездить полгорода, чтобы найти подходящие для монтажа изящные кронштейны. Единственным подспорьем в работе было то, что хозяин заблаговременно проложил в полу канализационную трубу диаметров 250 мм, которую обычно применяют для монтажа наружной канализации, планируя в будущем использовать её в качестве приточного воздуховода. Это нас вполне устраивало.
Витражный фасад
В конструкции помещения бассейна был ещё один существенный недостаток. Главный витраж, через который открывался просто чудесный вид на окрестности города, был полностью лишён каких-либо отопительных приборов. Не было даже захудалого тёплого пола. Ветка метро подземного приточного воздуховода вдоль витража также не проходила. Пустить землепроходческую машину для прокладки оного не представлялось возможным ввиду того, что вдоль витража уже красиво покоилась дорогостоящая плитка, а под ней — железобетонное перекрытие, укрывавшее небольшое техпомещение для насосного оборудования. Поэтому реализовать схему обдува витражного стекла тёплым воздухом было попросту невозможно. Это обстоятельство увеличивало шансы конденсата быть пойманным в самых холодных местах витража — особенно в нижней части остекления.
Поднебесная нам поможет
Ещё после даже беглого осмотра помещения стало ясно, что те несколько китайских радиаторов в количестве 4 штук по 15 секций, которые были установлены под окнами, не справятся с нагревом воздуха в помещении бассейна до требуемых 30 градусов. Мы, конечно, об этом скромно умолчали. Мало ли, может отопление делал родственник или дЕпломированный специалист, а тут мы со своей критикой — неизвестно кто и с какого бугра — мгновенно испортим первое впечатление своим "буратинным" пристрастием к деталям.
Но китайские радиаторы выдавали себя с головой. Очевидно, что радиатор был как минимум на 25% меньше по теплоотдаче, чем рассчитывали установщики. Это первое. Второе обстоятельство только усугубляло первую проблему — количество секций было слишком мало для создания комфортных условий в бассейне. Поэтому, сколько не подкидывай дров в топку двух конденсационных котлов, как не грей воду даже до 80 градусов, а лучше от этого не станет.
Пришлось нам брать часть обязанностей по обогреву на себя. Для этого мы подобрали такой калорифер воздуха, который будет способен обеспечить перегрев подаваемого в помещение воздуха как минимум до 45 градусов. Это позволяло нам не переживать о слабом радиаторном отоплении и справится с прогревом помещения в любые морозы. В итоге система прошла испытание морозом более -20 градусов.
Теория и практика эксплуатации

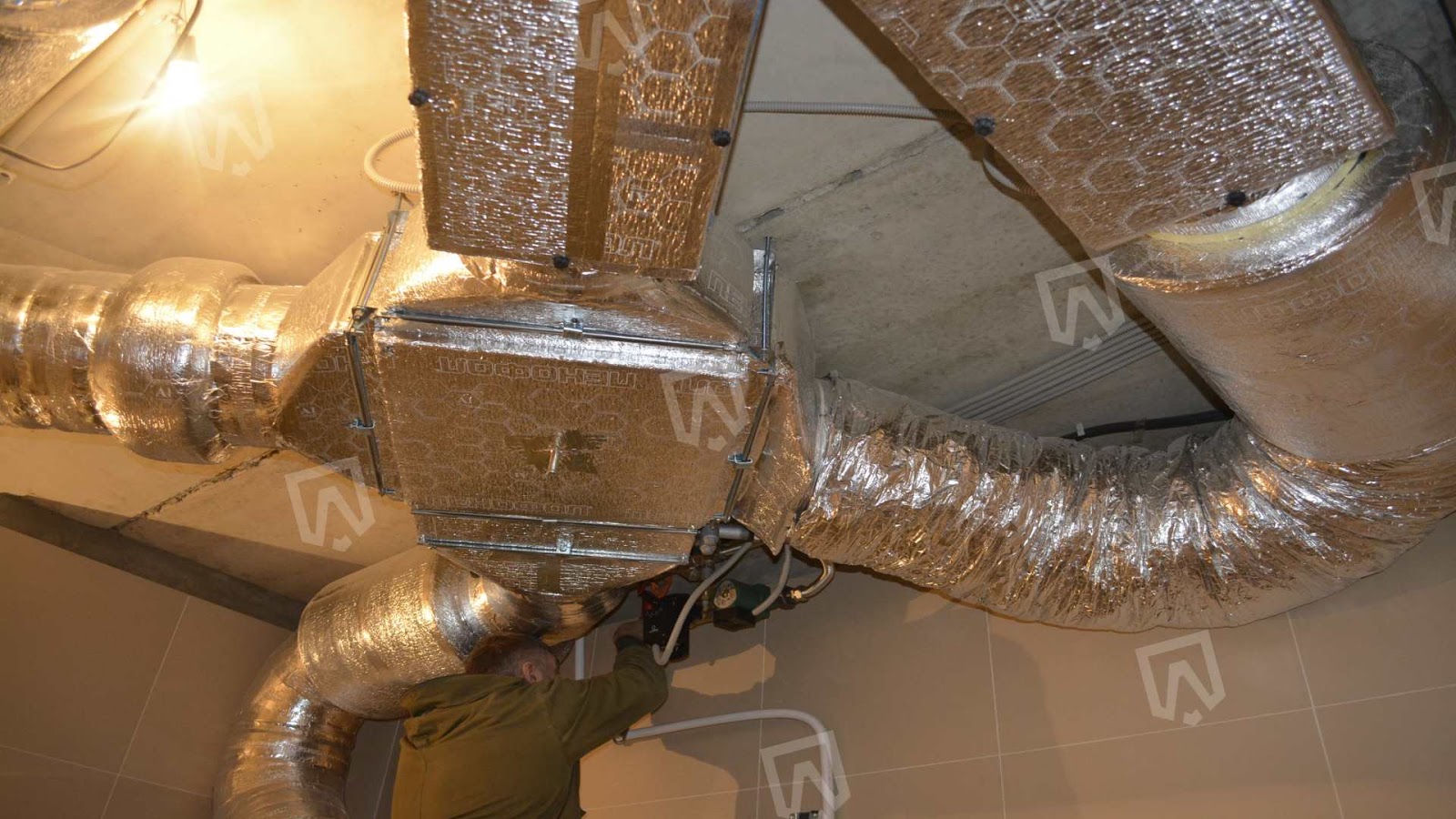

Собственно сама вентиляция не представляет из себя ничего необычного. Всё та же широко применяемая схема с рекуперацией тепла вытяжного воздуха, те же вентиляторы, фильтры, глушители и прочая снедь, которую так любят вентиляционщики. Схему подачи воздуха мы используем прямоточную. Это значит, что в помещение мы всегда подаём 100% свежего уличного воздуха и не используем рециркуляцию. Такая схема может показаться энергетически затратной, но это далеко не так. Чаще всего температурный режим в нашем регионе только способствует экономии энергии. Средняя зимняя температура воздуха чаще всего находится в пределах -8 градусов и при наличии рекуператора затраты на нагрев воздуха не так уж велики. Летом он достаточно сухой ввиду отсутствия рядом с городом большой воды. Поэтому правильно обработанный приточный воздух обладает прекрасной ассимилирующей способностью, т.е. хорошо "впитывает" в себя излишки испаряющейся с зеркала бассейна влаги.
Последующий опыт эксплуатации системы вентиляции подтвердил все наши предположения: радиаторы с нагревом воздуха до +30 не справлялись, температура воздуха в бассейне была всего +23 градуса, на стенах и окнах висел конденсат, на улице мороз -10 градусов Цельсия. Естественно, заказчик созвал всех исполнителей для установления истины: что делать и кто виноват? Лично для нас это не стало новостью и решение было известно заранее. Вылечили мы эту проблему довольно просто: увеличили температуру подачи в системе отопления с +50 до +70 градусов, чтобы была возможность перегреть приточный воздух для работы воздушного отопления. Затем мы установили на контроллере системы вентиляции требуемую нам температуру воздуха в помещении бассейна +30 градусов. Через пару дней работы вентиляции, а по факту не просто вентиляции, а воздушного отопления, проблема была решена — окна и стены прогрелись, точка росы была "задвинута" внутрь стены, и конденсат был повержен. Китайские радиаторы были счастливы.
Роли исполняли
- ООО "Лигатерм", г. Ставрополь
- Вентиляционное оборудование и решётки фирмы "Ровен"
- Воздуховоды фирмы "Вент-Мастер"
- Теплоизоляция "Пенофол" и URSA
- Контроллер Masterbox (Мастербокс) от компании Electrotest (Электротест)
